Descripción

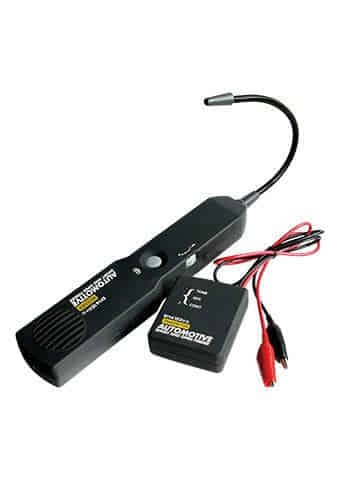

BUSCADOR DE CORTOS Y CIRCUITOS ABIERTOS
Este instrumento está diseñado para identificar y rastrear cables o cables sin dañar el aislamiento. También puede usarlo para comprobar el circuito corto y la ubicación del circuito abierto. Hay un envío y un receptor incluido en el instrumento.
PRECAUCION
1. solo para voltaje de CC, no conecte circuitos que excedan los 42 voltios de CC bajo ninguna circunstancia.
2. no usar en voltaje AC
3. no lo use en ningún circuito conectado directa o indirectamente a líneas de CA o cualquier otra fuente de alimentación de CA.
4. no usar con ningún componente o circuito del sistema de encendido.
5. Antes de usar este dispositivo, verifique el cableado eléctrico del vehículo. y desconecte cualquier parte o sistema sensible al voltaje y a los impulsos de corriente como bolsas de aire, módulos de control electrónico, etc.
6. Después de terminar de revisar el vehículo, asegúrese de haber restaurado correctamente todas las conexiones que desconectó.
7. Siempre siga las instrucciones y procedimientos indicados en el manual de servicio del vehículo antes de intentar desconectar cualquier parte o subsistema del circuito eléctrico. Si excede los límites indicados anteriormente al usar este aparato o no cumple con las precauciones indicadas anteriormente, puede exponerse a lesiones físicas y dañar permanentemente su instrumento y las piezas y circuitos bajo prueba.
[16:17, 2/1/2019] Dayana Almacen Nuevo: UBICACIÓN CIRCUITO ABIERTO
1. coloque el interruptor de «tono» del emisor, se enciende el LED rojo del emisor. Si el LED rojo no se enciende, compruebe la batería.
2. encienda el receptor, coloque el interruptor giratorio en la posición de palanca. presione y mantenga presionado el botón de prueba, mientras tanto, mueva el sensor cerca de la punta de prueba del sensor. El receptor de la señal y dar la señal de audio. si es así. significa que la unidad funciona correctamente.
3. conecte el cable de prueba negro a la alimentación positiva del circuito (o a los vehículos negativos con alimentación positiva)
